Sur un jumelage, deux roues partagent les mêmes goujons, le même moyeu et la même série d'écrous. Cette configuration double la charge transmise, double les surfaces d'appui et double aussi les occasions de se tromper. Beaucoup d'utilisateurs occasionnels appliquent le réflexe de la voiture : un coup de clé à chocs, un dernier tour de main au jugé, et la roue est censée tenir. Sur un camion, ce raccourci ne pardonne pas.
Le serrage au feeling atteint ici sa limite la plus nette. Les couples en jeu vont de 200 à plus de 600 N.m selon la fixation : aucun bras humain ne perçoit la différence entre un écrou correctement tendu et un écrou sous-serré de 30 %. Cet écart ne se voit que plus tard, sous forme de goujons cisaillés, de trous de fixation ovalisés ou d'une roue qui se détache en roulant.
Le jumelage ajoute une difficulté qui lui est propre : la roue extérieure prend appui sur la roue intérieure, et non sur le moyeu. Un caillou coincé entre les deux voiles, une portée corrodée ou un écrou oublié suffit à déséquilibrer la répartition des efforts. Vous trouverez ici les valeurs repères par type de fixation, l'ordre de serrage à respecter, la méthode en passes progressives et le contrôle à effectuer après roulage.
Pourquoi un jumelage ne se serre pas comme une roue de voiture
Un jumelage n'est pas une roue de voiture en plus gros. La structure de l'assemblage change, la longueur de serrage change, et le couple de serrage ne suit pas la même logique. Comprendre ce qui se passe entre les deux voiles vous évite la majorité des erreurs constatées lors d'un serrage de roues sur poids lourd.
Deux voiles empilés, une seule ligne de tension

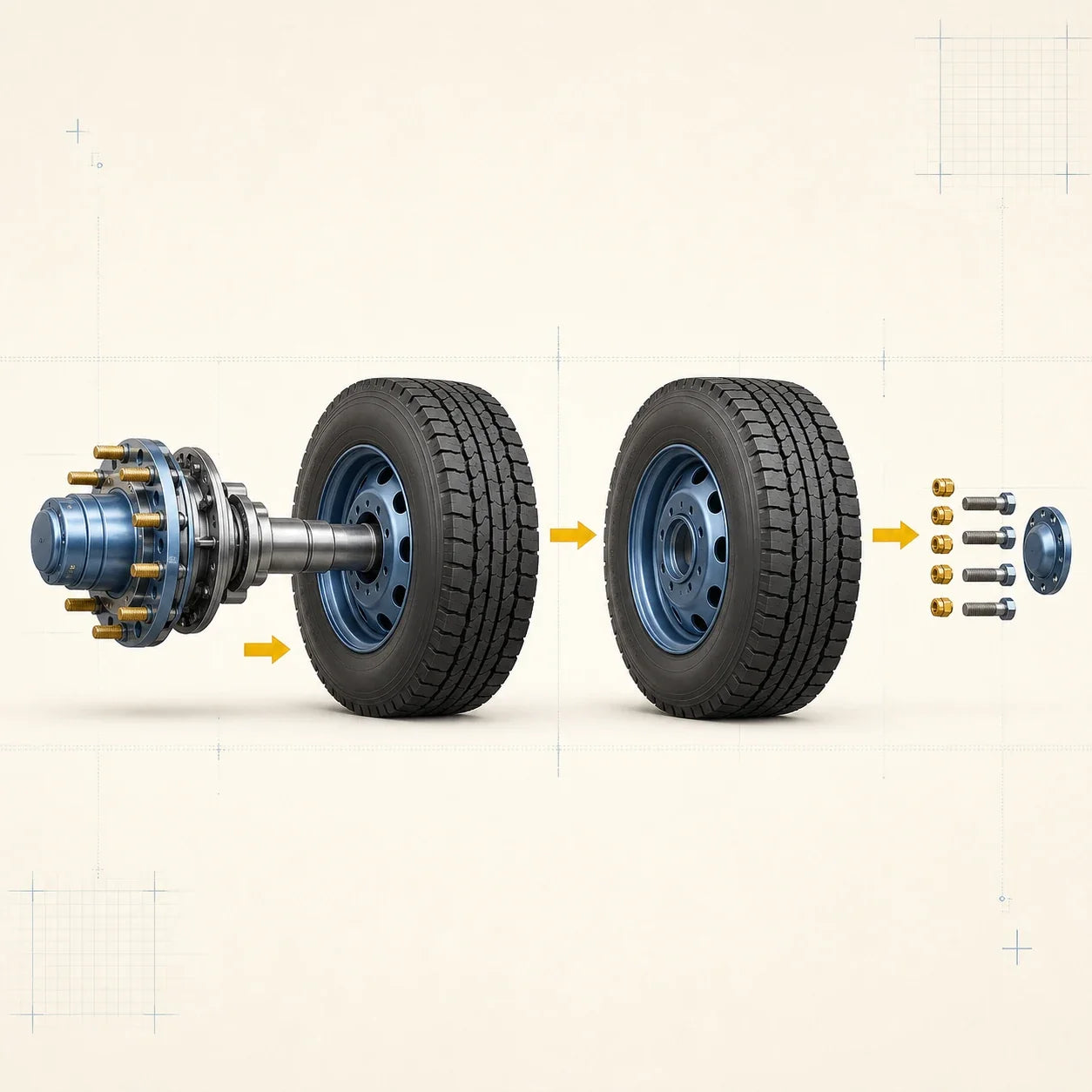

Sur un jumelage, la roue extérieure ne repose pas sur le moyeu : elle prend appui sur la roue intérieure. La tension créée par l'écrou traverse donc deux voiles empilés avant d'atteindre la portée du moyeu. Le moindre défaut de planéité entre ces surfaces absorbe une partie de l'effort. L'écrou paraît alors serré alors que l'assemblage travaille et perd sa tension.
Le goujon travaille en traction, pas en friction
Un goujon correctement serré est un ressort tendu : il maintient l'assemblage par sa précharge, pas par le frottement de l'écrou. Sur un jumelage, la longueur serrée est plus grande, donc l'allongement élastique utile est plus important. Cela rend l'assemblage tolérant aux vibrations tant qu'il est bien tendu, et beaucoup plus fragile dès qu'il est sous-serré, car la charge repasse en cisaillement.
- Portées de jante déformées par un ancien sur-serrage
- Corrosion feuilletée entre les deux voiles
- Goujon étiré, reconnaissable à un filet qui accroche en fin de course
- Écrou dont la portée conique ou sphérique est matée
- Mélange de types d'écrous sur un même moyeu
Les valeurs repères de couple sur roues jumelées
Les valeurs qui suivent sont des valeurs repères destinées à situer l'ordre de grandeur. Elles doivent toujours être confirmées dans la revue technique de votre véhicule ou dans le carnet constructeur, car le couple dépend du diamètre, du pas, du type de portée et de l'état de lubrification. Un serrage fort mal calibré coûte plus cher qu'un contrôle.
Fixations ISO des poids lourds en 19,5 et 22,5 pouces
Les roues disque à fixation ISO utilisent des goujons à portée plane et rondelle captive. Le diamètre courant en 22,5 pouces est le M22 x 1,5, avec des couples annoncés autour de 600 N.m. Les montages en 19,5 pouces descendent souvent en M18 x 1,5, avec des valeurs plus faibles. Toute reprise doit se faire à la clé dynamométrique, jamais à la clé à chocs seule.
| Type de fixation | Filetage courant | Couple repère | Contexte typique |
|---|---|---|---|
| Roue disque ISO 22,5 pouces | M22 x 1,5 | 600 à 650 N.m | Tracteur, porteur, semi-remorque |
| Roue disque ISO 19,5 pouces | M18 x 1,5 | 400 à 450 N.m | Porteur de distribution, benne |
| Ancien montage à écrous coniques | M20 x 1,5 | 450 à 500 N.m | Véhicules anciens, remorques |
| Utilitaire jumelé jusqu'à 3,5 t | M14 x 1,5 | 160 à 200 N.m | Plateau, benne, camping-car |
Utilitaires et petits porteurs jumelés jusqu'à 3,5 tonnes
Un utilitaire jumelé reste dans des plages accessibles à un outillage courant, entre 160 et 200 N.m selon le modèle. C'est la catégorie que rencontrent le plus souvent les particuliers, notamment sur les camping-cars et les plateaux. Le réflexe hérité de l'outillage auto reste valable, à condition de vérifier que la plage de la clé couvre bien la valeur cible.
- Vérifier le filetage réel avant de retenir une valeur
- Distinguer écrou à portée plane et écrou à portée conique
- Contrôler la présence et l'état de la rondelle captive
- Ne jamais transposer la valeur d'un essieu à un autre
L'ordre de serrage : la séquence qui évite le voile
L'ordre compte autant que la valeur. Serrer les écrous les uns après les autres dans le sens de rotation plaque la jante de travers et crée un voile permanent. Sur une roue de voiture serrée autour de 100 N.m, le défaut reste discret. Sur un jumelage, il se traduit par une usure de pneu visible en quelques milliers de kilomètres.
Séquence en étoile sur 8 et 10 goujons
Le principe est constant : chaque écrou serré doit être suivi de celui qui lui fait face, ou du plus éloigné possible. La jante se plaque ainsi de façon centrée, sans point dur. Sur 10 goujons, la séquence classique alterne les diamètres opposés. Un montage serré en étoile présente une répartition d'effort homogène, condition d'un contact franc entre voile et moyeu.
- 6 goujons : 1 - 4 - 2 - 5 - 3 - 6
- 8 goujons : 1 - 5 - 3 - 7 - 2 - 6 - 4 - 8
- 10 goujons : 1 - 6 - 3 - 8 - 5 - 10 - 2 - 7 - 4 - 9
Le principe des trois passes progressives
Atteindre la valeur finale d'un seul coup fausse la mesure : le premier écrou serré se relâche quand les suivants plaquent la jante. La méthode consiste à monter par paliers, en refaisant la séquence complète à chaque passe. Un serrage précis se construit ainsi en trois tours, avec une dernière passe qui ne fait presque plus bouger les écrous.
| Étape | Part du couple final | Objectif mécanique | Point de vigilance |
|---|---|---|---|
| Approche | À la main | Amorcer sans forcer le filetage | Aucun écrou ne doit accrocher |
| Première passe | Environ 30 % | Mise en place des portées | Roue encore libre de se centrer |
| Deuxième passe | Environ 60 % | Rattrapage du voile | Séquence en étoile complète |
| Passe finale | 100 % | Tension définitive du goujon | Arrêt net au déclenchement |
| Contrôle | 100 % | Vérification après roulage | Entre 50 et 100 km |
Les erreurs fréquentes qui ruinent un jumelage
La plupart des défaillances observées sur roues jumelées ne viennent pas d'une pièce défectueuse mais d'un geste. Trois familles reviennent en permanence : l'outil inadapté, la portée négligée et la lubrification appliquée au mauvais endroit. Chacune produit un couple réel très éloigné de la valeur affichée sur votre clé.
La clé à chocs utilisée comme outil de finition
Une visseuse à chocs délivre un couple variable, dépendant de la pression d'air, de la température et de l'état de la machine. Elle sert à approcher, jamais à conclure. Les douilles à choc doivent d'ailleurs rester sur la visseuse et non sur la clé de contrôle. La valeur finale se donne uniquement au serrage au couple, à la main.
- Terminer le serrage à la visseuse, sans contrôle
- Utiliser une rallonge longue qui absorbe une partie de l'effort
- Tirer sur la clé par à-coups au lieu d'un mouvement continu
- Ignorer le déclenchement et forcer un demi-tour de plus
- Serrer une roue en appui au sol, avant descente du cric
Portées sales, corrodées ou graissées à tort
Une portée rouillée ou peinte modifie le coefficient de frottement et fausse la relation entre couple et tension. Le nettoyage des surfaces d'appui fait partie du montage. À l'inverse, appliquer de la graisse sur la face de contact entre jante et moyeu est une erreur : la tolérance de serrage annoncée par le constructeur suppose des portées propres et sèches.
- Brosser les portées de moyeu et de jante avant montage
- Suivre strictement la préconisation constructeur en matière de lubrification
- Remplacer tout goujon dont le filetage est marqué
- Ne jamais réutiliser un écrou dont la portée est matée
- Contrôler l'absence de corps étranger entre les deux voiles
Le contrôle après les premiers kilomètres
Un jumelage neuf ou fraîchement remonté se tasse. Les aspérités des portées s'écrasent, les revêtements fluent, et la tension des goujons chute sans qu'aucune faute n'ait été commise. Ce phénomène est prévisible : il impose un re-serrage systématique de vos écrous, à distance courte, sur la totalité de la roue.
Pourquoi la tension chute pendant le rodage
Les surfaces en contact ne sont jamais parfaitement planes à l'échelle microscopique. Sous charge, les points hauts se déforment et l'assemblage se raccourcit de quelques centièmes de millimètre. Cette perte se traduit directement par une baisse de précharge, parfois supérieure à 10 %. Le couple résiduel mesuré après cent kilomètres est donc presque toujours inférieur à la valeur posée au montage.
Les signes d'un écrou qui travaille
Un desserrage débutant laisse des traces bien avant la rupture. Les indices sont visuels et sonores, à condition de faire le tour de votre véhicule avant chaque départ. Une trace de rouille en éventail partant d'un écrou signale un micro-mouvement répété. Ce contrôle visuel ne remplace pas la vérification au couple, mais il alerte utilement sur un desserrage en cours.
- Traînée de rouille ou de poussière autour d'un trou de fixation
- Peinture craquelée en étoile sur la portée d'écrou
- Repère de position d'écrou décalé par rapport au montage
- Bruit métallique sourd à basse vitesse, variable avec la charge
- Usure irrégulière apparue sur un seul pneu du jumelage
L'outil adapté au serrage d'un jumelage
Les valeurs rencontrées sur roues jumelées sortent du champ de la plupart des clés d'atelier domestique. Choisir un outil dont la plage de couple englobe largement votre valeur cible est la première condition d'un résultat fiable, avant même la question de la marque ou du kit outillage retenu.
Plage de couple et carré d'entraînement
Une clé travaille correctement entre 20 et 100 % de sa plage annoncée. Viser une valeur située en tout début d'échelle dégrade la précision réelle. Pour un utilitaire jumelé autour de 200 N.m, un carré 1/2 pouce suffit. Pour un poids lourd à 600 N.m, seuls les carrés 3/4 ou 1 pouce, souvent associés à un multiplicateur, restent pertinents.
- Vérifier que la valeur cible tombe au milieu de la plage
- Utiliser une douille longue adaptée à la profondeur d'écrou
- Proscrire les rallonges de bras improvisées sur le manche
- Ramener la clé à sa valeur basse après usage, sans aller à zéro
- Faire contrôler l'étalonnage selon la fréquence d'utilisation
Ce qu'il faut retenir avant de reprendre la route
Un jumelage sûr repose sur quatre points simples : une valeur issue de la documentation constructeur, une séquence en étoile, une montée en trois passes et un contrôle après 50 à 100 kilomètres. Aucun de ces points ne demande de compétence particulière, seulement de la méthode et un outil dont la plage correspond réellement au besoin. Si vous préférez visualiser la valeur pendant l'effort plutôt que dépendre d'un déclenchement sonore, un outil à lecture digitale apporte un confort réel. La sécurité d'un essieu jumelé ne se joue jamais sur le dernier tour de bras, mais sur la rigueur de la procédure.
FAQ
Quel couple de serrage pour les écrous de roue d'un poids lourd ?
Sur une roue disque ISO en 22,5 pouces avec goujons M22 x 1,5, la valeur repère se situe autour de 600 à 650 N.m. En 19,5 pouces avec des goujons M18 x 1,5, elle descend vers 400 à 450 N.m. Ces ordres de grandeur doivent impérativement être confirmés dans la revue technique du véhicule avant toute intervention.
Faut-il serrer les roues jumelées dans un ordre particulier ?
Oui, et cet ordre est déterminant. Chaque écrou doit être suivi de son opposé diamétral, selon une séquence en étoile complète refaite à chaque passe. Serrer dans le sens de rotation plaque la jante de travers et laisse un voile résiduel qui use le pneu et fait travailler les goujons en flexion permanente.
Peut-on terminer un jumelage à la clé à chocs ?
Non. Une visseuse à chocs délivre un couple variable selon la pression, la température et son état d'usure. Elle convient pour l'approche et le démontage uniquement. La valeur finale relève d'un serrage au couple posé à la main, et les douilles à choc ne doivent jamais être montées sur une clé de contrôle.
Faut-il graisser les goujons de roue d'un camion ?
Cela dépend strictement du constructeur. Certains prescrivent une lubrification légère du filetage et de la portée d'écrou, d'autres l'interdisent. La face de contact entre jante et moyeu reste toujours propre et sèche. Une lubrification non prévue augmente fortement la tension réelle et provoque un sur-serrage invisible sur la clé.
Après combien de kilomètres re-serrer des roues jumelées ?
Le contrôle s'effectue classiquement entre 50 et 100 kilomètres après le montage, puis lors de l'entretien courant. Ce délai correspond au tassement des portées, qui fait chuter la précharge sans aucune faute de montage. Ce re-serrage se fait à la valeur nominale, en reprenant la séquence en étoile complète, écrou par écrou.
Quelle clé dynamométrique pour un utilitaire jumelé de 3,5 tonnes ?
Une clé carré 1/2 couvrant confortablement 160 à 200 N.m convient dans la majorité des cas. L'important est que la valeur cible tombe au milieu de la plage et non à son extrémité basse. Un outil de serrage utilisé en début d'échelle perd une part significative de sa précision annoncée.
Que faire si un goujon casse pendant le serrage ?
Il faut arrêter immédiatement et remplacer le goujon, sans rouler. Une rupture au serrage révèle presque toujours un goujon déjà fatigué par un sur-serrage antérieur ou par de la corrosion. Les goujons voisins ont subi les mêmes contraintes : leur contrôle, voire leur remplacement par jeu complet, est vivement conseillé.
Un jumelage se contrôle-t-il comme des roues de voiture ?
La méthode est proche mais les enjeux diffèrent. Sur une voiture, le changement pneus concerne quatre roues indépendantes. Sur un jumelage, deux roues partagent la même fixation et un écrou détendu reporte sa charge sur les autres. Le contrôle au couple doit donc porter sur la totalité des écrous, jamais par échantillonnage.
