Sur un voilier, presque tout ce qui tient le bateau ensemble passe par une vis inox traversant un pont composite. Une cadène reprend plusieurs tonnes de traction, un rail de génois encaisse des efforts par à-coups, une embase de winch travaille en arrachement. Pourtant, la majorité de ces assemblages sont serrés à la main, au jugé, avec une clé plate et beaucoup de conviction.
Le problème n'est pas la force disponible, il est inverse : à bord, le maillon faible n'est presque jamais la vis. C'est le stratifié qui s'écrase, l'âme de balsa ou de mousse qui se comprime, le gel coat qui étoile autour de la rondelle. Un boulon inox A4 accepte sans broncher un couple qui aura déjà ruiné le pont autour de lui, et l'infiltration d'eau qui suit reste invisible pendant des mois.
À cette contrainte s'ajoute le comportement particulier de l'inox austénitique, qui grippe et se soude à froid dès que le serrage devient irrégulier. Vous trouverez ici les valeurs repères par diamètre, la distinction essentielle entre gréement dormant et accastillage de pont, les erreurs qui reviennent le plus souvent à bord, et la méthode pour reprendre un serrage sans abîmer ce qui tenait encore.
Ce qui rend le serrage particulier à bord d'un voilier
Un assemblage de pont ne se comporte comme aucun assemblage mécanique classique. Le support n'est pas métallique, il flue sous charge, et il réagit à l'humidité. Le couple de serrage utile y est donc souvent bien inférieur à ce que la boulonnerie autoriserait, ce qui place la plupart de vos vis de bord dans le domaine du serrage de précision.
Un pont composite qui cède avant la vis
Un pont sandwich associe deux peaux stratifiées et une âme légère, en balsa ou en mousse. Cette âme résiste mal à la compression locale. Sous une rondelle trop serrée, elle s'écrase de quelques dixièmes de millimètre, puis l'assemblage perd sa tension et l'eau s'infiltre. La zone élastique exploitable est ici définie par le pont, pas par la vis inox.
L'inox A4 et le grippage par soudure à froid
L'inox austénitique se recouvre d'une couche passive qui se rompt sous pression. Deux filets inox frottant l'un contre l'autre finissent par adhérer, jusqu'au blocage définitif. Le phénomène survient surtout lors d'un vissage rapide ou irrégulier. Un filet propre, un vissage lent et un lubrifiant adapté réduisent fortement le risque, et stabilisent au passage la tolérance de serrage obtenue.
- Absence de contre-plaque sous un accastillage chargé
- Âme du sandwich non remplacée par de la résine au droit du perçage
- Rondelle trop petite qui concentre l'effort sur quelques millimètres carrés
- Mélange inox et aluminium sans isolation, source de corrosion galvanique
- Trou de passage surdimensionné qui laisse la vis travailler en flexion

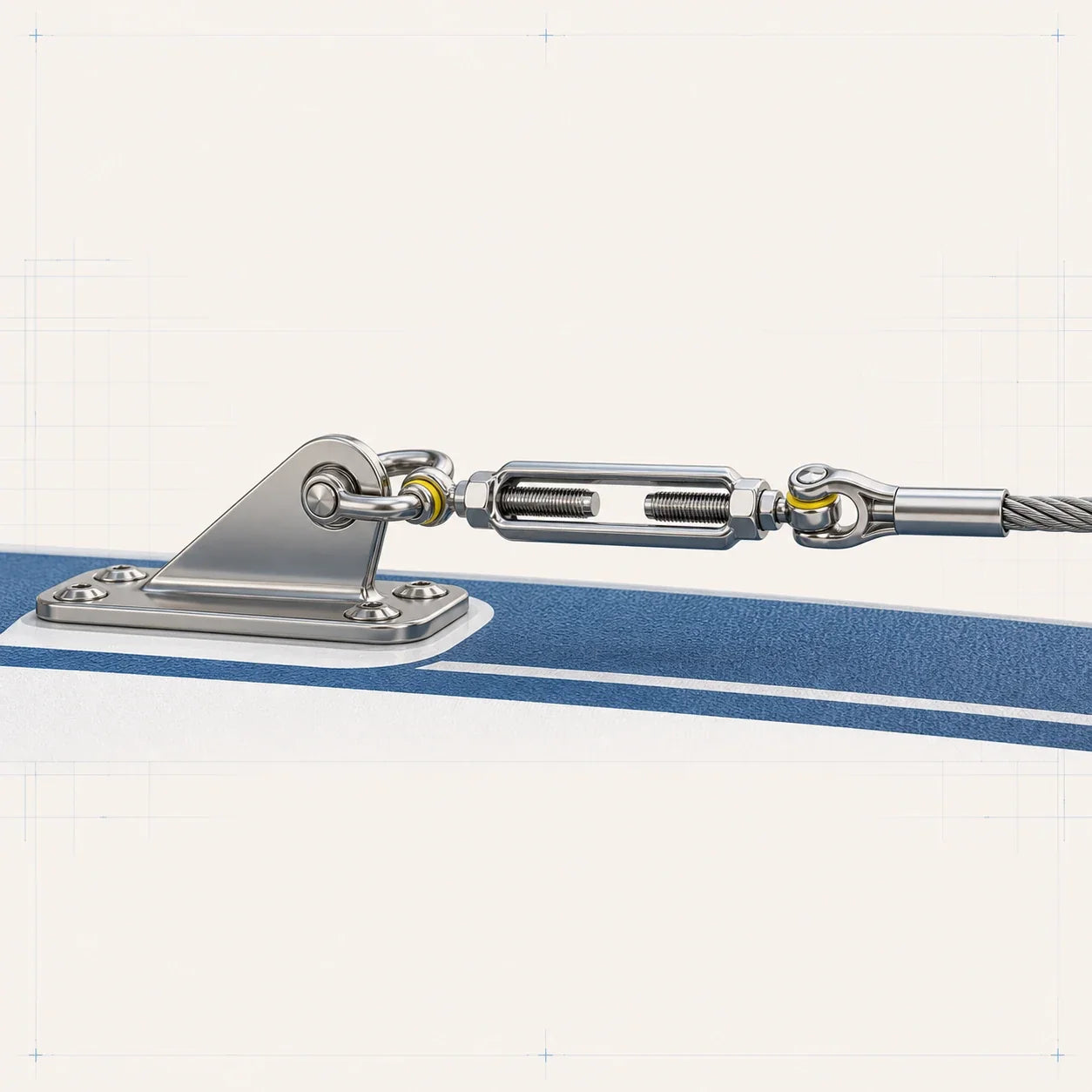

Cadènes : le point le plus chargé du bateau
La cadène transmet à la coque la totalité de la tension du hauban. C'est la pièce dont la défaillance fait tomber votre mât. Son serrage se raisonne donc en contrainte mécanique globale et non en simple valeur de clé, avec des boulons qui relèvent le plus souvent des couples moyens.
Ce que reprend réellement une cadène de haubanage
Un hauban de voilier de croisière est tendu entre 15 et 25 % de sa charge de rupture, soit couramment plusieurs centaines de kilos au repos. Sous voile, la traction augmente fortement d'un bord. La cadène et sa boulonnerie encaissent cette variation à chaque virement, ce qui rend la reproductibilité du serrage plus importante que la valeur absolue atteinte.
Valeurs repères sur boulonnerie inox de pont
Les valeurs ci-dessous concernent de la visserie inox A4 en bon état, filets propres et légèrement lubrifiés. Elles servent uniquement de repère et doivent être confirmées auprès du chantier ou du fabricant d'accastillage. Dès que le pont montre un signe de faiblesse, la valeur applicable devient inférieure et le serrage précis se juge au comportement du support.
| Diamètre | Couple repère A4 lubrifié | Élément concerné à bord | Facteur limitant réel |
|---|---|---|---|
| M6 | 6 à 9 N.m | Chandeliers légers, supports d'instruments | Épaisseur de la peau stratifiée |
| M8 | 15 à 20 N.m | Rails de génois, taquets, poulies de renvoi | Surface de la contre-plaque |
| M10 | 30 à 40 N.m | Cadènes, embases de winch, balcons | Écrasement de l'âme du sandwich |
| M12 | 55 à 70 N.m | Cadènes de gros gréement, ferrures de mât | Section utile de la ferrure |
- Confirmer le diamètre réel avant de retenir une valeur
- Vérifier la nuance de l'inox, A2 et A4 ne se comportent pas de la même façon
- Contrôler l'état du mastic d'étanchéité avant tout resserrage
- Reprendre les écrous en croix quand la platine comporte quatre boulons
Gréement dormant : tension mesurée plutôt que couple appliqué
Une confusion fréquente consiste à vouloir régler un ridoir à la clé dynamométrique. La logique est différente : le gréement dormant se règle en tension, mesurée en pourcentage de la charge de rupture du câble. Un couplemètre électronique ne remplace pas un tensiomètre, et confondre les deux conduit à des réglages faux.
Pourquoi un ridoir ne se règle pas au couple
Un ridoir est un tendeur à filets inversés dont la course règle la longueur du hauban. Le couple nécessaire pour le tourner dépend du frottement des filets, de leur état et de la lubrification, sans relation fiable avec la tension obtenue dans le câble. La mesure se fait au tensiomètre, ou par allongement, jamais par serrage au feeling.
Contre-écrou, goupilles et frein de ridoir
Une fois la tension réglée, le maintien du ridoir relève du blocage mécanique et non du couple. Le contre-écrou se bloque modérément, les goupilles se remplacent à chaque démontage et se protègent au ruban adhésif pour préserver la voile. Cette étape évite le desserrage progressif provoqué par les vibrations du gréement au mouillage.
- Régler les haubans par petites reprises symétriques, bâbord et tribord
- Contrôler la rectitude du mât après chaque campagne de réglage
- Ne jamais dépasser la tension préconisée par le fabricant de gréement
- Vérifier le serrage des cadènes avant de retoucher les ridoirs
Accastillage de pont : les serrages du quotidien
C'est sur l'accastillage courant que le contrôle au couple change le plus les choses, parce que ces pièces se déposent et se reposent souvent. Un petit cliquet précision couvre l'essentiel de vos fixations, avec des valeurs faibles où la précision de l'outil compte davantage que sa capacité maximale.
Rails de génois, chariots et poulies de renvoi
Un rail de génois se fixe par une longue série de vis M6 ou M8 qui doivent toutes participer à la reprise d'effort. Serrer les vis d'extrémité en premier crée un pontage et laisse les vis centrales inactives. La progression du centre vers les extrémités, en deux passes, donne une répartition d'effort homogène sur toute la longueur.
Winchs, taquets et chandeliers
Ces trois éléments travaillent en arrachement, une sollicitation que le composite supporte mal. Leur embase impose une contre-plaque large, un joint souple et un serrage progressif en croix. Un chandelier tordu ou un taquet qui a bougé sous charge signale presque toujours un défaut d'appui, pas un manque de couple de serrage.
| Observation | Assemblage sain | Assemblage dégradé | Action à prévoir |
|---|---|---|---|
| Autour de la vis | Gel coat intact et sec | Étoilement ou auréole brune | Déposer et sonder le pont |
| Sous la contre-plaque | Appui uniforme | Empreinte marquée dans le stratifié | Élargir la surface d'appui |
| Vissage de l'inox | Progression régulière | Point dur puis blocage brutal | Arrêter et dégripper à froid |
| Contrôle après saison | Couple stable | Écrou qui repart d'un quart de tour | Reprendre à la valeur repère |
| Cadène sous charge | Aucun jeu perceptible | Micro-mouvement au virement | Expertise structurelle |
Erreurs fréquentes et méthode de reprise
Les avaries d'accastillage tiennent rarement à une pièce défaillante. Elles viennent d'un geste répété saison après saison : forcer un peu plus pour arrêter une fuite, remonter sans changer le mastic, ou reprendre un boulon grippé à la rallonge. Un jeu de douilles adapté évite déjà une bonne part de ces erreurs de serrage.
Les fautes qui reviennent le plus souvent
La plus répandue consiste à traiter une fuite de pont par le serrage. L'eau passe parce que le mastic a vieilli ou parce que le perçage n'est pas étanché, pas parce que la vis manque de couple. Serrer davantage écrase le sandwich, aggrave l'entrée d'eau et prépare une réparation lourde, avec un filetage abîmé à la clé.
- Chercher l'étanchéité par le couple au lieu du mastic
- Utiliser une clé plate en bout de course, sans contrôle de la valeur
- Réutiliser un écrou Nylstop dont la bague a déjà servi
- Serrer un boulon inox à sec, à vitesse élevée, jusqu'au grippage
- Reposer un accastillage sans nettoyer les portées de l'ancien mastic
La méthode qui limite les reprises
Une reprise propre suit toujours le même enchaînement : dépose complète, nettoyage des portées, contrôle du stratifié, remplacement du mastic, puis serrage progressif en deux passes. La valeur finale se pose une fois le mastic tiré, jamais avant. Cette discipline supprime la plupart des erreurs de serrage constatées sur les bateaux entretenus par leur propriétaire.
- Sonder le pont au maillet autour de chaque perçage suspect
- Reboucher l'âme du sandwich à la résine chargée avant remontage
- Poser un lubrifiant anti-grippant sur les filets inox
- Serrer en deux passes, à 60 % puis à la valeur repère
- Noter la valeur retenue pour la retrouver lors du contrôle suivant
L'outillage adapté au travail à bord
Travailler sur un voilier impose des contraintes d'accès que l'atelier ne connaît pas : fonds de coffres, plafonds de cabine, équipets étroits. Un cliquet polyvalent associé à des douilles courtes règle la plupart des situations, à condition que sa plage de fonctionnement corresponde vraiment aux diamètres présents sur votre bateau.
Les plages de couple utiles sur un voilier de croisière
L'essentiel des serrages de pont se situe entre 5 et 40 N.m, ce qui correspond à deux outils complémentaires plutôt qu'à une clé unique. Une clé travaillant en tout début de plage perd une part importante de sa précision. Le choix se fait donc en fonction des diamètres réellement présents à votre bord, du M6 au M12.
- Privilégier une clé dont la valeur cible tombe au milieu de la plage
- Emporter des douilles courtes pour les accès réduits
- Rincer et sécher l'outil après chaque usage en milieu salin
- Ramener le réglage en bas de plage avant rangement
- Stocker la clé dans un endroit sec, hors des coffres de fond de cale
Ce qu'il faut vérifier avant de prendre la mer
Le contrôle d'avant saison tient en quelques gestes : sonder le pont autour des cadènes, vérifier l'absence de jeu sur les ferrures de gréement, reprendre au couple les fixations d'accastillage déposées pendant l'hivernage et contrôler l'état des goupilles de ridoir. Aucun de ces points ne demande un outillage rare, mais tous demandent une valeur connue plutôt qu'une impression. Si vous intervenez sur des diamètres variés, un coffret complet évite de multiplier les achats au fil des saisons. Retenez surtout que sur un voilier, le bon serrage est celui que le pont supporte, pas celui que la vis accepte.
FAQ
Quel couple de serrage pour une cadène de voilier ?
Pour de la boulonnerie inox A4 en M10, la valeur repère se situe autour de 30 à 40 N.m, et vers 55 à 70 N.m en M12. Ces ordres de grandeur supposent un pont sain et une contre-plaque correcte. Le chantier ou le fabricant de gréement reste la référence à confirmer avant toute intervention.
Faut-il une clé dynamométrique pour l'accastillage d'un voilier ?
Elle devient utile dès que le support est composite, car la marge entre serrage suffisant et écrasement du pont est étroite. Sur des petits couples, la main surestime presque toujours l'effort appliqué. Un outil de mesure apporte surtout de la reproductibilité d'une saison à l'autre, ce qui facilite le suivi.
Comment éviter le grippage de l'inox A4 au serrage ?
Vissez lentement, filets propres, avec un lubrifiant anti-grippant adapté au milieu marin. Le grippage vient d'un frottement rapide qui rompt la couche passive et soude les filets à froid. Un arrêt immédiat au premier point dur évite la casse, car forcer sur un boulon grippé donne presque toujours une vis cassée.
Un ridoir se règle-t-il au couple de serrage ?
Non. Le gréement dormant se règle en tension, exprimée en pourcentage de la charge de rupture du câble, et se mesure au tensiomètre. Le couple nécessaire pour tourner un ridoir dépend du frottement des filets et ne renseigne pas sur la tension réelle. Confondre les deux fausse tout le réglage du mât.
Quelle plage de couple couvre l'essentiel des serrages à bord ?
La majorité des fixations de pont se situe entre 5 et 40 N.m. Cela couvre les chandeliers, les rails, les taquets et une bonne part des embases. Deux outils complémentaires valent mieux qu'une clé unique, car une clé utilisée en tout début d'échelle perd une part réelle de sa précision.
Faut-il resserrer l'accastillage après une saison de navigation ?
Un contrôle annuel est raisonnable, mais resserrer systématiquement ne l'est pas. Si un écrou repart d'un quart de tour, le mastic ou le stratifié a probablement flué et le problème est structurel. Un contrôle au couple sert d'abord à détecter cette évolution, pas à compenser un support qui s'affaisse.
Que faire si le pont s'écrase sous la contre-plaque ?
Il faut déposer la pièce, sonder la zone et reboucher l'âme du sandwich à la résine chargée avant remontage. Ajouter du couple sur un support écrasé ne fait qu'aggraver l'infiltration. Une contre-plaque plus large répartit ensuite l'effort et supprime la cause du sur-serrage local constaté.
Le couple change-t-il entre inox A2 et inox A4 ?
Les deux nuances ont des caractéristiques mécaniques proches à classe équivalente, donc des couples voisins. La vraie différence est la tenue à la corrosion en milieu salin, nettement meilleure pour l'A4. Sur un bateau, le choix de la nuance relève de la durabilité, pas d'un ajustement de la valeur de serrage.
Quel carré d'entraînement choisir pour travailler dans un espace réduit ?
Une clé carré 1/4 passe partout et convient aux petits diamètres, tandis qu'un carré 3/8 couvre la mécanique générale jusqu'aux cadènes. Dans les coffres profonds, la longueur du manche compte autant que le carré, car un outil trop long empêche un serrage précis.
