Couple de serrage distribution moteur : courroie, chaîne, galets et pompe à eau

Les couples de serrage distribution déterminent la fiabilité de ce système critique. Galets tendeurs (20-45 N.m), pompe à eau (serrage croisé) et pignons (80-120 N.m) nécessitent une clé dynamométrique adaptée. Un serrage incorrect transforme un entretien préventif en réparation majeure coûteuse.

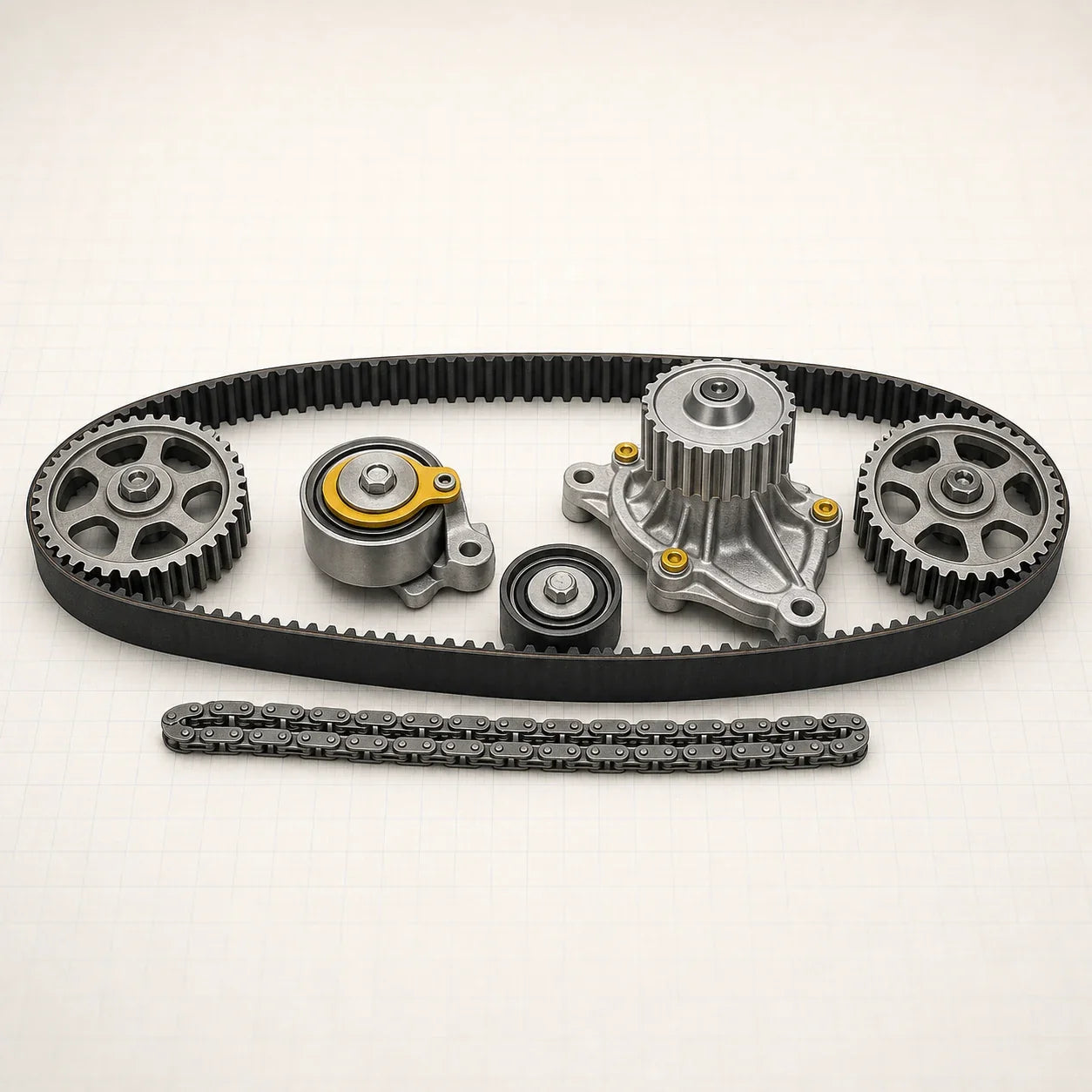

Distribution moteur — courroie, chaîne, galets tendeurs et pompe à eau

Remplacer une courroie de distribution sans respecter les couples de serrage appropriés peut transformer un entretien préventif en catastrophe moteur. Beaucoup de mécaniciens amateurs serrent les galets tendeurs et les enrouleurs "au feeling", ignorant que quelques N.m d'écart peuvent provoquer le saut de courroie et la destruction complète du moteur.

La distribution réunit des composants aux contraintes mécaniques opposées : les galets de renvoi nécessitent un serrage précis pour maintenir leur alignement, tandis que les tendeurs hydrauliques demandent un couple contrôlé pour conserver leur pré-charge. Un sur-serrage déforme les carters en aluminium et un sous-serrage provoque des vibrations destructrices à 3000 tr/min.

Ce guide détaille les couples de serrage distribution pour les motorisations courantes, les différences entre systèmes à chaîne et courroie, et explique pourquoi une clé dynamométrique adaptée est indispensable pour ce type d'intervention.

Les composants de distribution et leurs contraintes de serrage

Galets tendeurs et enrouleurs

Les galets tendeurs maintiennent la tension de la courroie via un mécanisme à ressort ou hydraulique. Leur fixation centrale supporte des charges radiales importantes (200 à 400 N) générées par la tension de courroie. Le couple de serrage standard varie entre 20 et 45 N.m selon le diamètre du boulon de fixation (M8 à M12).

Un sous-serrage provoque le décentrage du galet sous la charge, créant un désalignement fatal. Le sur-serrage déforme le carter aluminium et peut fissurer le support du galet, particulièrement sur les moteurs modernes à parois fines.

Type de galet Couple standard Symptôme sous-serrage Risque sur-serrage
Galet tendeur fixe 25-35 N.m Vibrations, usure prématurée Déformation carter
Tendeur hydraulique 20-30 N.m Perte de pré-charge Blocage mécanisme
Enrouleur courroie 35-45 N.m Désalignement poulie Fissuration support

Pompe à eau intégrée

Sur les moteurs à distribution par courroie, la pompe à eau fait partie du système et nécessite un remplacement simultané. Les boulons de fixation traversent souvent le bloc moteur en fonte ou aluminium, imposant des couples différenciés.

Les joints plans de pompe à eau supportent mal les déformations. Un serrage progressif et croisé avec une clé dynamométrique évite les fuites et les contraintes localisées qui fissurent les carters modernes à parois minces.

  • Boulons M8 : 18-25 N.m (bloc aluminium)
  • Boulons M10 : 30-40 N.m (bloc fonte)
  • Goujons M6 : 12-15 N.m (fixation poulie)
  • Séquence obligatoire : serrage en croix progressive

Différences fondamentales : chaîne vs courroie de distribution

Systèmes à chaîne métallique

Les moteurs à chaîne utilisent des tendeurs hydrauliques auto-régulés et des patins plastiques ou métalliques. Le serrage concerne principalement les guides fixes et les pignons de vilebrequin dont les couples atteignent 80 à 120 N.m.

Les tendeurs de chaîne fonctionnent par pression d'huile moteur et ne nécessitent qu'un serrage modéré de leur corps (15-25 N.m). En revanche, leur pré-armage avant montage est crucial et nécessite des outils spécifiques pour comprimer le piston interne.

Composant chaîne Couple serrage Particularité Outil requis
Pignon vilebrequin 80-120 N.m Contre-rotation nécessaire Clé 1/2" forte
Guide fixe supérieur 15-25 N.m Positionnement critique Clé 3/8" précise
Tendeur hydraulique 20-30 N.m Pré-armage obligatoire Outil compression
Cache chaîne 8-12 N.m Aluminium fragile Clé 1/4" précision

Systèmes à courroie crantée

Les distributions à courroie imposent des contraintes de serrage plus diverses car elles intègrent souvent pompe à eau, alternateur et direction assistée. Les poulies intermédiaires et les galets de renvoi multiplient les points de serrage critique.

L'absence de lubrification impose des matériaux spécifiques (roulements étanches, poulies traitées) sensibles aux déformations de montage. Une clé de précision 2-20 N.m devient indispensable pour les petits composants annexes.

Couples de serrage par marques et motorisations

Groupe Renault-Nissan : K9K, M9R, F4R

Les moteurs Renault 1.5 dCi (K9K) utilisent une chaîne de distribution avec tendeur hydraulique. Le couple de serrage du pignon de vilebrequin atteint 110 N.m + angle 60°, nécessitant une clé dynamométrique capable de mesurer les rotations complémentaires.

Sur le 1.6 16v F4R (essence), la courroie de distribution impose un remplacement simultané de la pompe à eau. Les couples spécifiques incluent :

  • Galet tendeur : 25 N.m (M10 x 1.5)
  • Enrouleur courroie : 40 N.m (M12 x 1.75)
  • Pompe à eau : 20 N.m en croix (6 boulons M8)
  • Cache distribution : 8 N.m (clips et vis aluminium)
  • Poulie vilebrequin : 40 N.m + angle 116°

Groupe PSA : DV6, EP6, THP

Le PSA 1.6 HDi DV6 adopte une chaîne de distribution dans un carter étanche. Les guides de chaîne se fixent par boulons M6 nécessitant seulement 10-12 N.m, mais leur positionnement angulaire est critique pour éviter les frottements.

Le moteur EP6 THP turbo combine chaîne de distribution et chaîne d'équilibrage, doublant les points de serrage. La séquence impose de pré-armer les deux tendeurs avant le montage final des caches.

Moteur PSA Type distribution Couple principal Spécificité
1.6 HDi DV6 Chaîne simple 85 N.m (pignon) Guides plastique
1.6 THP EP6 Double chaîne 95 N.m + 45° Pré-armage tendeurs
2.0 HDi DW10 Courroie 35 N.m (galet) Pompe à eau intégrée

Groupe Volkswagen : 1.9 TDI, 2.0 TDI, TSI

Les moteurs VAG 1.9 TDI et 2.0 TDI utilisent une courroie de distribution avec pompe à eau déportée. Le galet tendeur automatique se positionne via un mécanisme à cliquet irréversible nécessitant un remplacement systématique.

La particularité VAG réside dans les boulons TTY (Torque-To-Yield) à usage unique pour la poulie de vilebrequin. Le couple final de 90 N.m + angle variable selon le moteur impose l'usage d'une clé dynamométrique 60-120 N.m avec fonction angulaire.

BMW : N47, N57, B47 diesel

Les moteurs BMW N47 adoptent une chaîne de distribution longue avec tendeur hydraulique commandé. Le serrage du pignon de vilebrequin atteint 200 N.m + angle 180°, nécessitant un blocage spécial du volant moteur.

Clé Dynamométrique 3/8" Standard Pro Maintenance

Clé Dynamométrique 3/8" Standard Pro Maintenance

10-110 N.m
Clé Dynamométrique Coffret Kit Auto, Moto & Vélo

Clé Dynamométrique Coffret Kit Auto, Moto & Vélo

5-220 N.m [6 pièces]
Coffret de douilles 1/2" Renforcées

Coffret de douilles 1/2" Renforcées

[10 pièces]
Choix des options

Les guides de chaîne se fixent par vis Torx T30 avec un couple modéré de 15 N.m, mais leur remplacement impose la dépose complète du moteur sur certaines variantes (N47 transversal).

Séquence de serrage et procédure d'installation

Préparation et calage distribution

Le calage distribution doit être vérifié avant tout serrage définitif. Les outils de calage spécifiques maintiennent vilebrequin et arbres à cames dans leur position relative exacte, empêchant la rotation accidentelle pendant le serrage.

La rotation manuelle du moteur (clé sur poulie de vilebrequin) vérifie l'absence de contact soupapes/pistons avant le serrage final. Cette vérification obligatoire évite la casse moteur en cas d'erreur de calage.

  1. Positionner le piston n°1 au Point Mort Haut (PMH)
  2. Installer les outils de calage vilebrequin et arbres à cames
  3. Vérifier l'alignement des repères de distribution
  4. Monter la nouvelle courroie ou chaîne sans tension
  5. Installer les galets et tendeurs avec couple provisoire (50% du couple final)
  6. Appliquer la tension selon spécifications constructeur
  7. Serrer définitivement au couple spécifié
  8. Tourner le moteur 2 tours complets et re-vérifier le calage

Ordre de serrage des composants

La séquence de serrage respecte les contraintes mécaniques du système. Les composants les plus rigides (pignons, poulies) se serrent en premier, puis les éléments mobiles (galets, tendeurs) et enfin les caches de protection.

Pour les systèmes à courroie, la tension finale s'applique progressivement. Une tension excessive avant le serrage des galets provoque leur déformation et compromet la géométrie du système.

Ordre Composant Couple provisoire Couple final
1 Pignon/Poulie vilebrequin 50 N.m Selon spécification
2 Pompe à eau (si courroie) 15 N.m croix 25 N.m croix
3 Galets de renvoi fixes 20 N.m 35 N.m
4 Tendeur (après réglage) - 25 N.m
5 Caches et protections - 8-12 N.m

Erreurs de serrage courantes et leurs conséquences

Sous-serrage : vibrations et usure prématurée

Un galet tendeur sous-serré vibre sous la charge de la courroie, créant des harmoniques destructrices qui usent prématurément les roulements et déforment la courroie elle-même. Les symptômes apparaissent dès 5000 km sous forme de bruits de frottement et de désalignement visible.

Le sous-serrage de la pompe à eau provoque des fuites progressives qui contaminent la courroie de distribution. L'huile ou le liquide de refroidissement rend la courroie glissante et peut provoquer son saut brutal, particulièrement lors des accélérations ou en montée.

  • Vibrations audibles à 1500-2000 tr/min (résonnance)
  • Usure asymétrique des flancs de courroie
  • Jeu perceptible sur les galets (test manuel)
  • Fuites progressives pompe à eau et joints
  • Désalignement visible des poulies

Sur-serrage : déformation et casse

Le sur-serrage des composants de distribution déforme les carters en aluminium moderne, créant des contraintes internes qui fissurent progressivement les parois. Les moteurs récents aux cloisons fines (épaisseur 3-4 mm) sont particulièrement vulnérables.

La déformation des supports de galets modifie leur géométrie de fonctionnement, provoquant une usure localisée des roulements et un échauffement anormal. Ce phénomène s'aggrave avec les kilomètres et peut provoquer le grippage complet du galet en roulage.

Composant sur-serré Symptôme immédiat Évolution Casse finale
Galet tendeur Grippage léger Échauffement progressif Blocage complet
Pompe à eau Déformation joint Fuite chronique Surchauffe moteur
Support aluminium Micro-fissures Propagation fissure Rupture carter
Cache distribution Déformation plastique Contrainte résiduelle Fissuration générale

Choix de la clé dynamométrique pour distribution

Plage de couple nécessaire

Les interventions sur distribution moteur nécessitent une plage étendue de 8 à 120 N.m couvrant les petites vis de cache (8 N.m) jusqu'aux pignons de vilebrequin (120 N.m). Une seule clé dynamométrique ne peut couvrir efficacement cette plage avec la précision requise.

La configuration optimale associe une clé de précision 2-20 N.m pour les composants fragiles et une clé polyvalente 20-60 N.m pour les galets et pompes. Pour les gros couples de pignon, une clé renforcée 60-120 N.m avec fonction angulaire devient indispensable.

Caractéristiques techniques requises

Les boulons TTY (Torque-To-Yield) de nombreux moteurs modernes imposent un serrage en deux phases : couple initial puis rotation d'angle défini. La clé dynamométrique doit intégrer cette fonction ou s'associer à un rapporteur d'angle calibré.

La précision ± 3% minimum s'impose pour les composants aluminium sensibles à la déformation. Les clés économiques à ± 5% conviennent aux gros couples (pignons fonte) mais risquent d'endommager les carters fins modernes.

  • Plage étendue ou kit de 2-3 clés complémentaires
  • Précision ± 3% minimum pour aluminium
  • Fonction angle ou rapporteur séparé (boulons TTY)
  • Cliquet réversible pour vérification
  • Graduation claire lisible en position de travail
  • Mécanisme à déclenchement franc (clic audible)

Risques spécifiques de la distribution mal serrée

Saut de courroie et destruction moteur

Le saut de courroie de distribution provoque la collision immédiate entre soupapes et pistons sur les moteurs à soupapes dans piston (conception moderne). Cette collision détruit irrémédiablement soupapes, guides, sièges et souvent les pistons eux-mêmes.

Un galet tendeur défaillant par serrage incorrect diminue la tension de courroie, particulièrement dangereuse lors des phases de décélération où l'inertie des arbres à cames tend à faire avancer la courroie sur ses pignons. Le décalage d'une dent suffit à provoquer la casse.

Sur les moteurs diesel common rail, le déphasage de la pompe haute pression (calée sur distribution) modifie radicalement les paramètres d'injection et peut provoquer des pressions excessives endommageant les injecteurs et les pistons.

Conséquences économiques

La réparation d'une distribution sautée nécessite la dépose complète de la culasse, le remplacement des soupapes, guides et sièges, et souvent le changement des pistons. Le coût d'intervention atteint facilement 3000 à 6000€ sur les moteurs modernes à culasse aluminium.

Les délais d'immobilisation (2 à 4 semaines) et la difficulté d'approvisionnement de certaines pièces spécifiques transforment souvent cette avarie en déclaration de perte économique totale du véhicule.

Type de moteur Coût réparation Probabilité casse Alternative
Essence atmosphérique 2500-4000€ Élevée (80%) Moteur occasion
Diesel common rail 4000-6000€ Très élevée (95%) Véhicule de remplacement
Essence turbo DI 3500-5500€ Très élevée (90%) Moteur neuf/échange

Maintenance préventive et surveillance

Signes précurseurs de défaillance

Les bruits de distribution annoncent souvent une défaillance imminente. Un claquement métallique synchrone au régime moteur (particulièrement audible à froid) indique l'usure des guides de chaîne ou le jeu excessif des galets.

Les vibrations anormales perceptibles au volant ou sur le levier de vitesses révèlent un déséquilibre du système de distribution. Ces vibrations s'accentuent sous charge (montée, accélération) et peuvent évoluer rapidement vers la rupture complète.

  • Bruit métallique croissant au démarrage à froid
  • Vibrations moteur inhabituelles (ralenti et charge)
  • Témoins moteur intermittents (calage distribution)
  • Consommation d'huile anormale (fuite pompe à eau)
  • Surchauffe moteur progressive et récurrente

Périodicité de contrôle

Le contrôle visuel de la distribution s'effectue aux intervalles d'entretien majeur (20 000 à 40 000 km selon constructeur). Cette inspection vérifie l'absence de fuite, l'état des courroies accessoires et l'absence de jeu anormal sur les galets.

La vérification du couple de serrage des composants accessibles (cache distribution, poulie auxiliaire) détecte précocement les desserrages liés aux vibrations ou à la dilatation thermique différentielle.

FAQ

Quel couple de serrage pour un galet tendeur de distribution ?

Le couple de serrage d'un galet tendeur varie entre 20 et 45 N.m selon le diamètre de fixation (M8 à M12). Un serrage insuffisant provoque vibrations et usure prématurée, tandis qu'un sur-serrage déforme le carter aluminium. Utilisez une clé dynamométrique 20-60 N.m pour respecter les spécifications constructeur.

Pourquoi la pompe à eau se serre en croix sur la distribution ?

Le serrage en croix de la pompe à eau répartit uniformément les contraintes sur le joint plan et évite les déformations localisées. Un serrage séquentiel des boulons adjacents crée des zones de sur-pression qui fissurent les carters modernes. La séquence croisée maintient l'étanchéité tout en préservant la géométrie du carter.

Les boulons TTY de distribution sont-ils réutilisables ?

Les boulons TTY (Torque-To-Yield) subissent une déformation plastique contrôlée lors du serrage initial et ne doivent jamais être réutilisés. Leur réemploi provoque une rupture différée sous contrainte. Ces boulons spéciaux équipent principalement les pignons de vilebrequin des moteurs VAG, BMW et Mercedes récents.

Comment pré-armer un tendeur hydraulique de chaîne ?

Le pré-armage d'un tendeur hydraulique nécessite un outil spécifique pour comprimer le piston contre son ressort interne. Cette compression permet l'installation de la chaîne sans tension excessive. Après montage, retirer l'outil libère progressivement la pré-charge et applique la tension correcte automatiquement.

Quelle différence de couple entre bloc fonte et aluminium ?

Les blocs aluminium nécessitent des couples réduits de 20-30% par rapport à la fonte pour éviter l'arrachement des filetages. Un boulon M10 se serre à 35 N.m sur fonte mais seulement 25 N.m sur aluminium. Les carters modernes à parois fines imposent une vigilance particulière contre le sur-serrage.

Que risque-t-on avec un cache distribution mal serré ?

Un cache distribution sous-serré vibre et peut se fissurer par fatigue, laissant pénétrer l'eau et les impuretés. Un sur-serrage déforme le cache plastique ou aluminium et peut percer ses fixations. Le couple approprié se situe entre 8 et 12 N.m selon le matériau et l'épaisseur.

Combien de tours complets après changement de distribution ?

Effectuez 2 tours complets du vilebrequin après montage pour vérifier le calage et détecter les interférences. Tournez lentement à la main (clé sur poulie vilebrequin) en contrôlant les repères de calage. Une résistance anormale indique un problème de calage distribution nécessitant une vérification immédiate.

La distribution se serre-t-elle moteur chaud ou froid ?

Le serrage de distribution s'effectue obligatoirement moteur froid pour respecter les tolérances dimensionnelles. La dilatation thermique modifie les couples de serrage effectifs et peut provoquer un sur-serrage lors du refroidissement. Attendez au moins 2 heures après arrêt moteur avant intervention.

Quel sens de rotation pour vérifier un galet de distribution ?

Les galets de distribution doivent tourner librement dans le sens de rotation de la courroie (sens horaire vu côté distribution). Un galet grippé ou présentant un jeu radial excessive nécessite un remplacement immédiat. La vérification s'effectue courroie détendue pour éliminer les contraintes parasites.

Peut-on utiliser de l'anti-grippant sur la distribution ?

L'anti-grippant est interdit sur les filetages de distribution car il modifie considérablement le coefficient de friction et augmente le couple effectif. Utilisez uniquement de l'huile moteur propre sur les filetages des boulons acier, et rien sur les vis aluminium. Respectez scrupuleusement les spécifications constructeur concernant la lubrification.

Comment détecter une distribution qui a sauté d'une dent ?

Une distribution décalée d'une dent provoque des ratés moteur, une perte de puissance notable et parfois un témoin moteur. Le contrôle des repères de calage au PMH révèle immédiatement le décalage. Sur les moteurs non interférents, le moteur fonctionne mal mais ne casse pas. Sur les moteurs interférents, arrêtez immédiatement pour éviter la collision soupapes-pistons.

Conclusion

Les couples de serrage distribution déterminent la fiabilité et la longévité de ce système critique. Un serrage approximatif transforme un entretien préventif en réparation majeure coûteuse. La diversité des couples (8 à 120 N.m) et la fragilité des carters aluminium modernes rendent indispensable l'usage d'une clé dynamométrique adaptée à chaque intervention. L'investissement dans l'outillage approprié reste dérisoire face au coût d'une distribution cassée par négligence de serrage.
